性能特点：

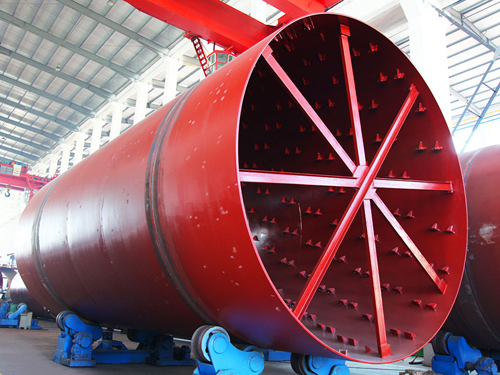

回转式烘干机主要由回转体、挡料板、传动装置、支承装置等部件组成。其工作原理：利用摆布合理，角度交替变更均布于筒体内的扬料板，把含水物料抛洒在旋转的筒体内，经热气流把水份从物料中分泌出来，变成水蒸气排放于大气中而进行干燥。回转式烘干机应用于矿渣、粘土、石灰石等物料的烘干，主要用于水泥、化工、冶金、建材等行业。具有烘干能力大，运转平衡，能耗低，操作方便，产量高等优点。
Rotary dryer is mainly composed of solid of revolution,retaining plate,driving device,supporting device and other parts,Its workingprinciple:using the mercy is reasonable,the Angle change alternately are actually feed plate cylinder body,the water cut material spilled in the rotating cylinder body,the heat flow water secretion from the material,become water vapor in the atmosphere and dry,Rotary dryer is used in drying slag,clay,limestone and other materials,mainly used for cement,chemical industry,metallurgy,building materials,etc,has great capacity of drying,smooth rotation,low energy consumption,convenient operation,high yield,etc.



技术参数 Technical parameters:
规格（米）
Specification(m)		 Φ5.5×50 Φ5.0×45 Φ5.0×40 Φ4.8×42 Φ4.3×34 Φ4.0×40 Φ3.6×32
生产能力（吨/天）
Production capacity(t/day)		 180-220 140-165 130-150 80-108 65-80 65-80 25-45
窑体斜度（%）
Kiln body slope(%)		 4 4 4 4 3.5 3.5 3.5
支承数（个）
Bearing number(a)		 2 2 2 2 2 2 2
挡轮形式
Catch wheel form		 液压 液压 液压 液压 液压 液压 液压
窑体转速
Kiln body rotation speed		 主传动（转/分）
Main drive(r/min)		 0.5-3.5 0.5-3.5 0.5-3.5 0.5-4.5 3.4 3.4 0.5-4.5.
辅助动（转/小时）
Auxiliary dynamic(r/h)		 11 11 11

12

 10.8 10.8 14
主
传
动		 电
动
机		 型号
Model		 YSNP450L4-6 YSNP450L4-6 YSNP450L4-6 YSNP400L1-6 YSNP400L1-4 YSNP400L1-4 YTP315L2-4
额定功率（千瓦）
Rated power(kw)		 500 500 500 315 315 315 200
调速范围（转/分）
Speed range(r/min)		 100-1000 100-1000 100-1000 1480 1480 1480 300-1500
额定电压（伏）
Rated voltage(v)		 690 690 690 380 380 380 380
减
速
器		 型号
Model		 ZSY630 ZSY630 ZSY560 ZSY560 ZSY560 ZSY560 YNS995-35.5
总速比
Total ratio		 28 28 28 28 45 45 35.5
辅
助
传
动		 电
动
机		 型号
Model		 Y225M-6 Y225M-6 Y225M-6 Y225M-6 Y225L1-6 Y225L1-6 Y160M-4
额定功率（千瓦）
Rated power(kw)		 30 30 30 30 18.5 18.5 11
额定转速（转/分）
Speed range(r/min)		 1000 1000 1000 1000 1000 1000 1500
额定电压（伏）
Rated voltage(v)		 380 380 380 380 380 380 380
减
速
器		 型号
Model		 ZSY224 ZSY224 ZSY224 ZSY224 ZSY200 ZSY200 ZL42.5
总速比
Total ratio		 25 25 25 25 25 25 20
总重量（不包括耐火砖）
Total weight(not including refractory brick)		 710 505 440 430 298 290 180
